世嘉土星图形技术研究3

本篇文章总结一下在《慟哭そして．．．》游戏中出现的三种图片存储格式。

从最终的颜色表示来看，世嘉土星（Sega Saturn）的 VDP1 和 VDP2 都支持 15-bit RGB，也就是 R、G、B 各使用 5 bit，可以表示 32768 种颜色。对于 VDP1 的 RGB mode，像素以 16 bit 存储，其中最高位用于标识 RGB code；VDP2 的 15-bit RGB format 同样由 R、G、B 各 5 bit 组成。

但游戏中的图片并不一定直接以这种 RGB 数据保存。为了适应不同的图像类型和运行时的渲染方式，游戏采用了不同的数据组织形式。

本文目前整理出了三种比较典型的图片格式：DGT2、Raw 16×16，以及基于 Palette、Map 和 Character/Cell 组织的 Mapped 2×2。

它们最终都可以还原为屏幕上的 RGB 颜色，但实现方式并不相同：

DGT2 是一种相对完整、独立的图片格式，包含图片尺寸、颜色模式、调色板以及像素数据等信息。
Raw 16×16 更接近裸像素数据，图片没有明显的文件头，像素以 16-bit RGB 数据保存，并按照 16×16 宏块组织。
Mapped 2×2 则采用典型的 Tile/Cell 思路，通过 Map 指定 Character，通过 Character 组合 8×8 Cell，再通过 Palette 将像素索引转换成实际颜色。

因此，这三种格式真正的区别并不是“如何保存 RGB555”，而是如何组织和描述一张图片，以及如何在有限的存储空间和 VRAM 条件下复用这些图形数据。

接下来分别分析这三种格式的数据结构，以及它们最终是如何还原成我们看到的图片的。

DGT2 格式

DGT2 是世嘉为土星主机设计的官方图像格式，手册在这里查看。

游戏中出现的是 DGT2 的 DC 模式，不存在调色板，像素以 16-bit RGB 数据保存。图片的宽和高直接保存在文件头中，因此解析起来是最方便的。代表文件就是游戏中的两张 LOGO。

Raw 16×16 格式

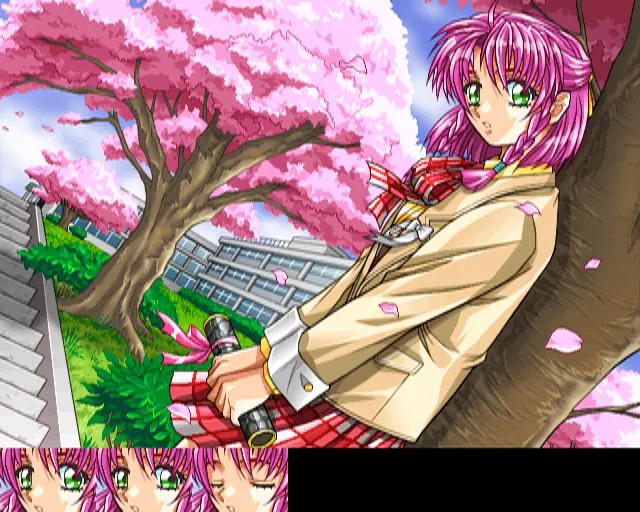

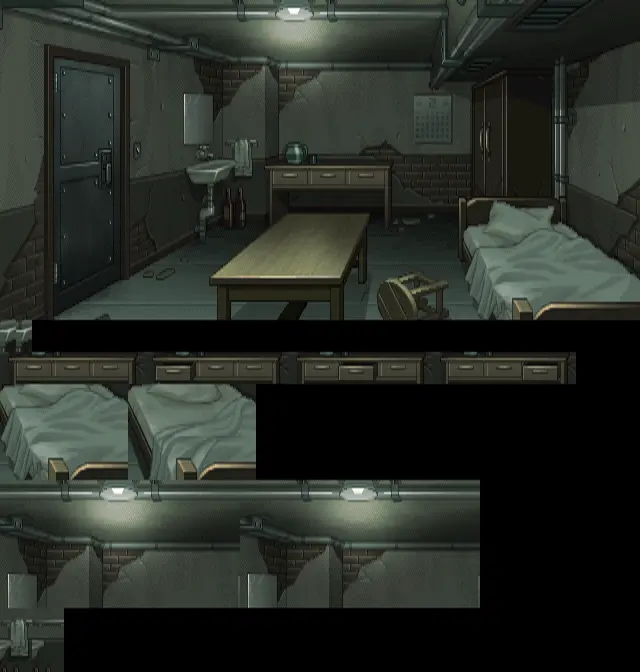

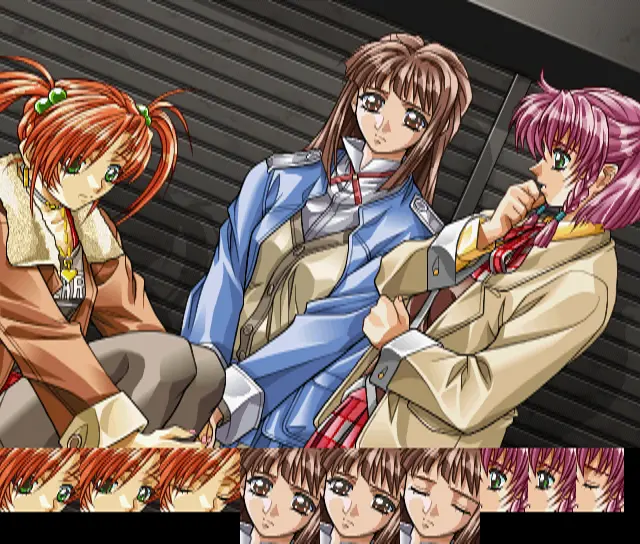

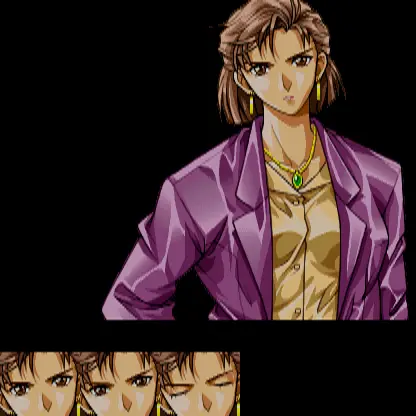

与 DGT2 类似的是，不存在调色板，像素以 16-bit RGB 数据保存。不同点在于，没有文件头，因此不知道宽和高；像素不是直接像素流，而是以 2×2 Cell 拼接。每个 Cell 是 8 x 8 像素，因此像素的组织形式是 16 x 16 的宏块，每个宏块占据 256 个像素，即 512 字节，如下图。

1
2
3
4
5
6
7
+--------+--------+
|  8×8   |  8×8   |
|        |        |
+--------+--------+
|  8×8   |  8×8   |
|        |        |
+--------+--------+
