世嘉土星（Sega Saturn）的图形架构由两块分工明确的专用图形芯片构成：负责 3D 多边形与动态精灵绘制的 VDP1，以及负责多层 2D 背景、仿射变换与最终图像合成的 VDP2。本次实验使用 Data East 于 98 年出品的游戏《慟哭 そして…》进行测试，目标是提取游戏中精美的 CG 图片。

我会使用两个土星模拟器进行数据提取操作 —— Ymir 和 Yabause。这是个人偏好，你完全可以仅使用Yabause操作。

提取原始数据

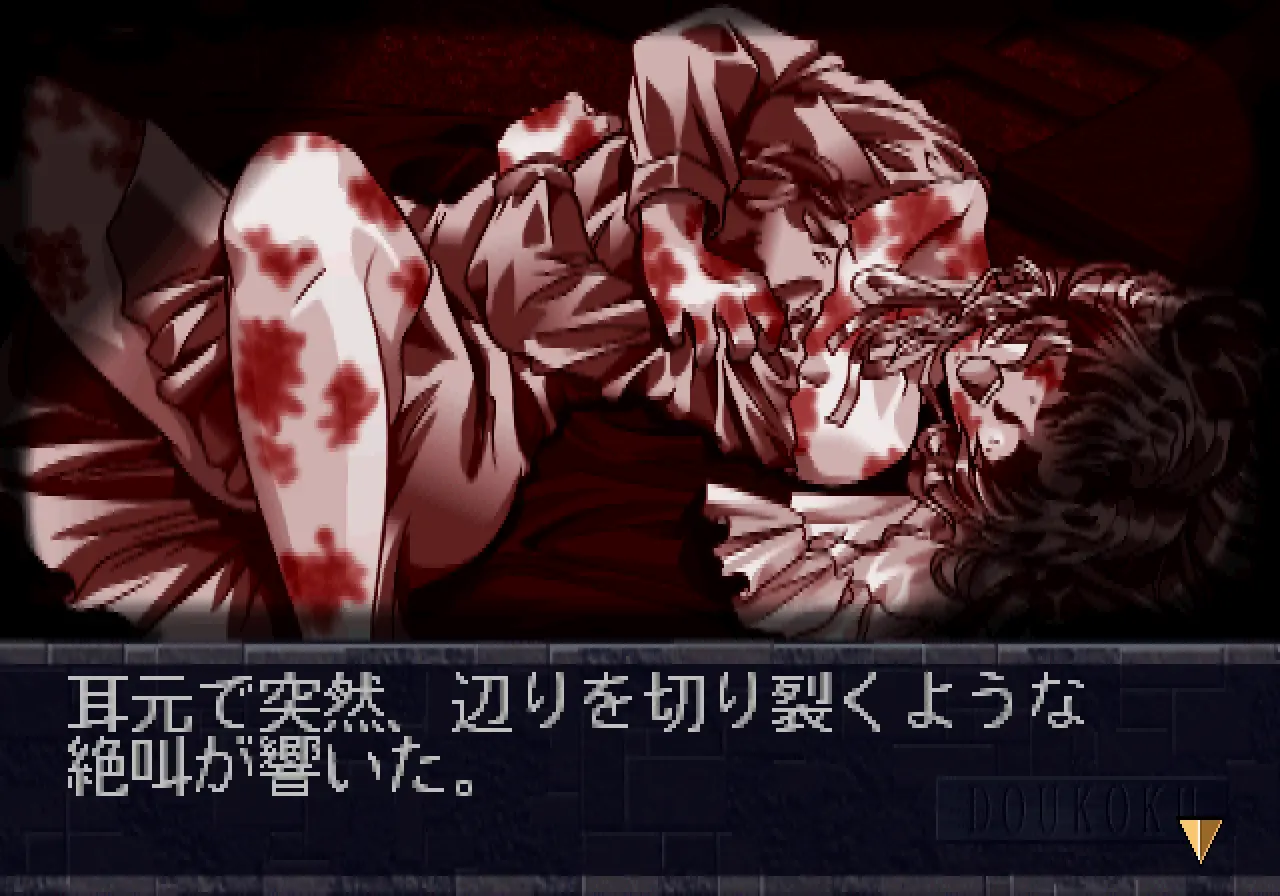

首先进入游戏，来到第一处静态界面。

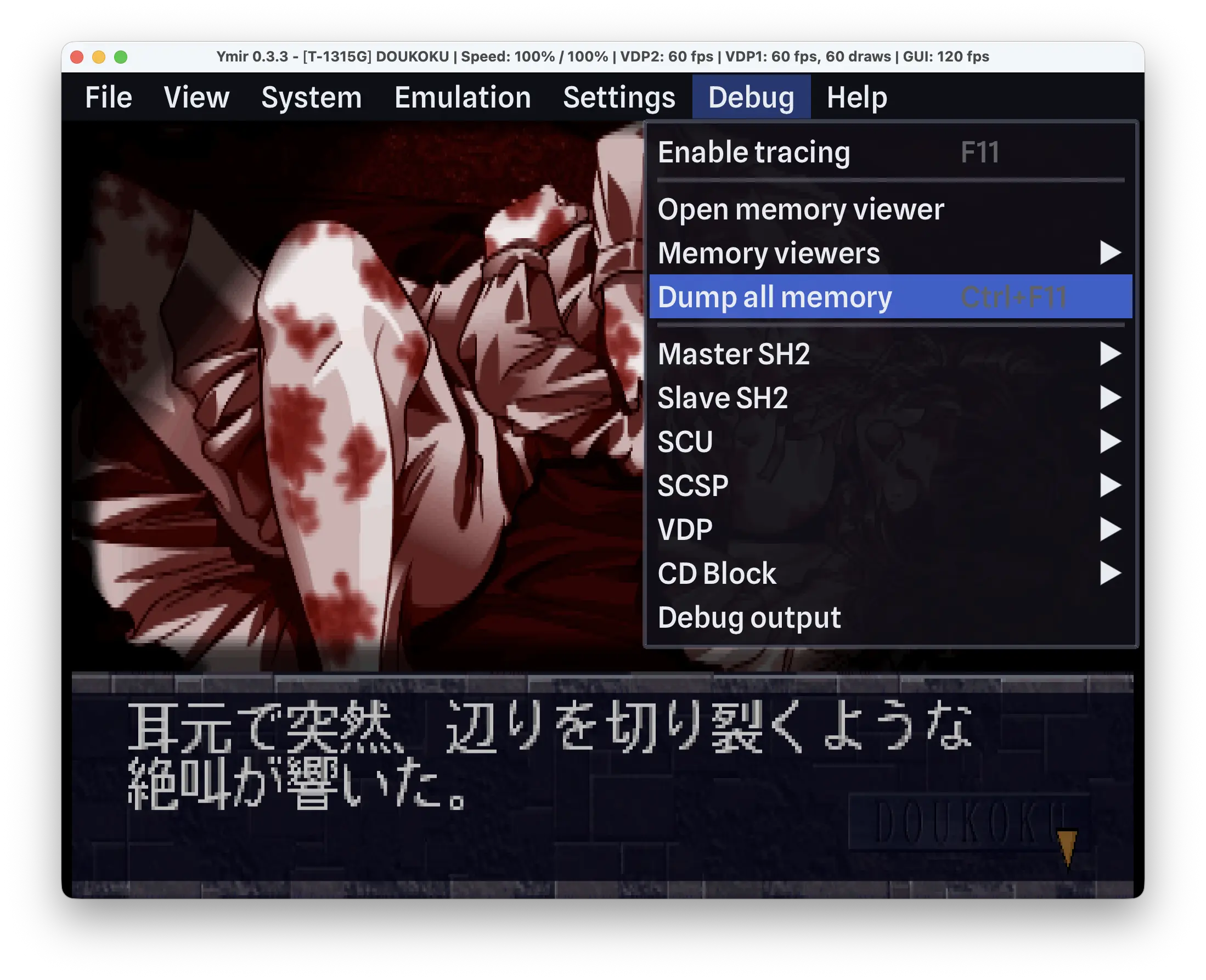

点击Ymir菜单Debug下的Dump all memory。

找到Ymir安装目录下的dumps文件夹，在其中找到vdp1-vram.bin、vdp2-cram.bin和vdp2-vram.bin。

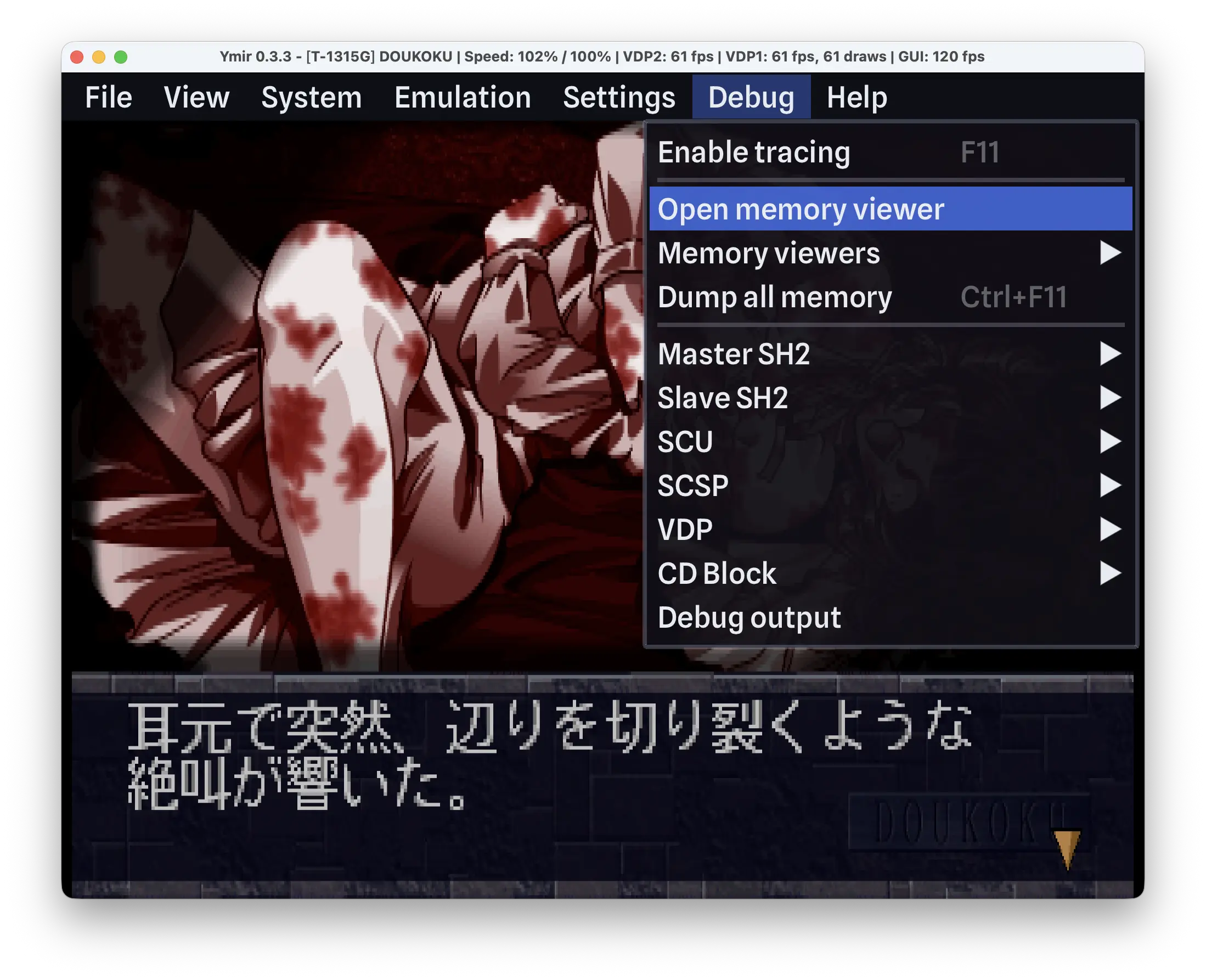

点击Ymir菜单Debug下的Open memory viewer。

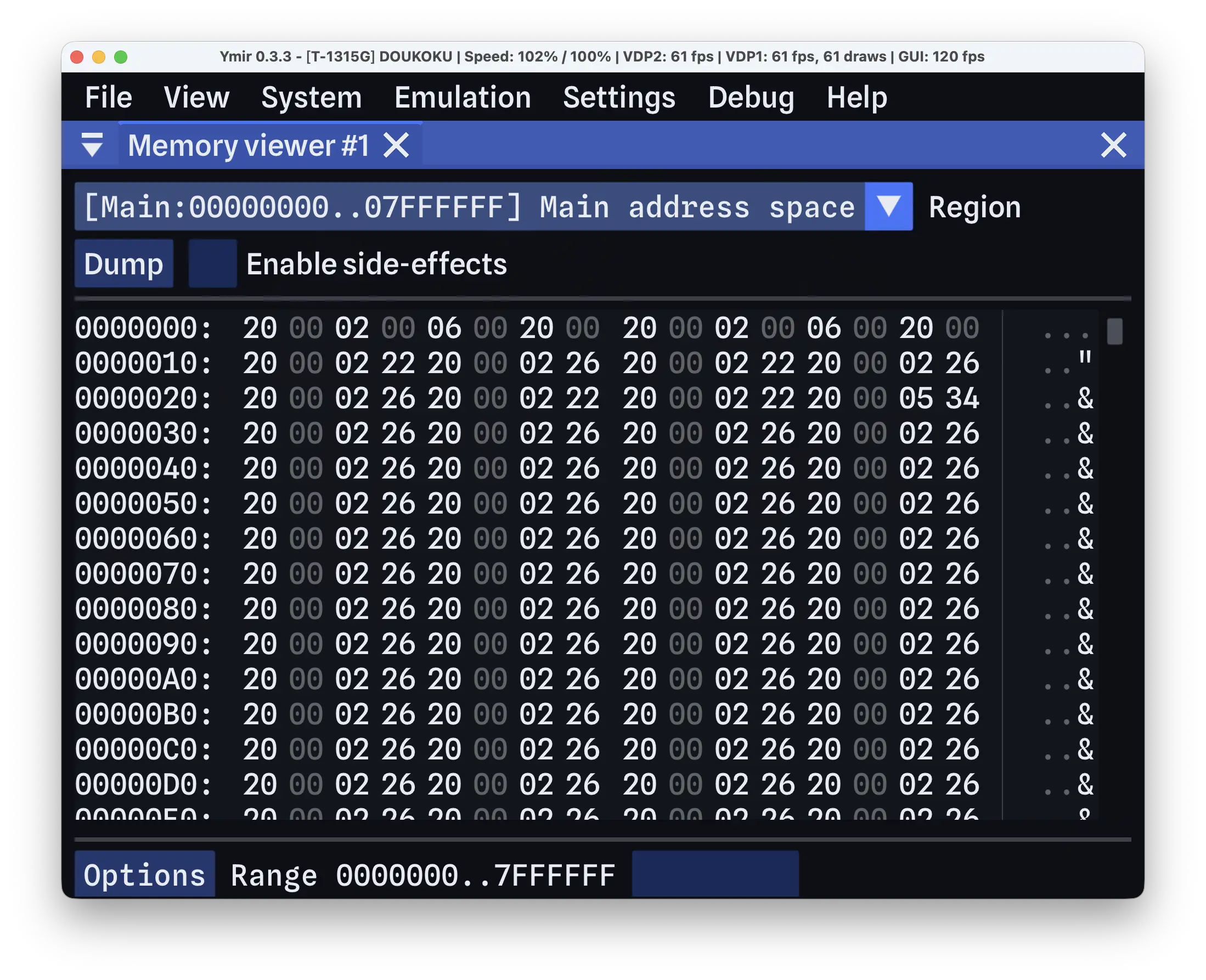

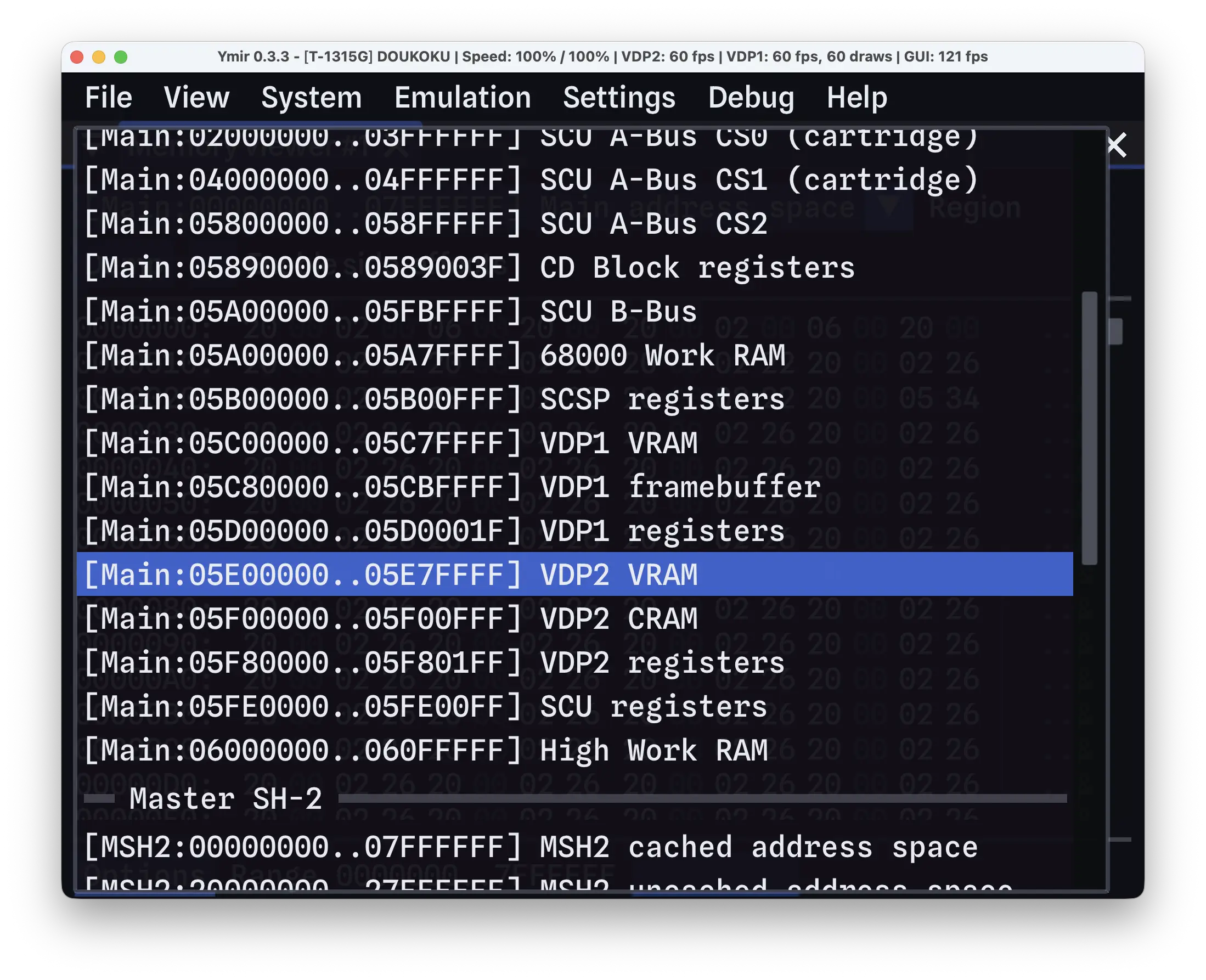

点击Main address space边上的三角图标。

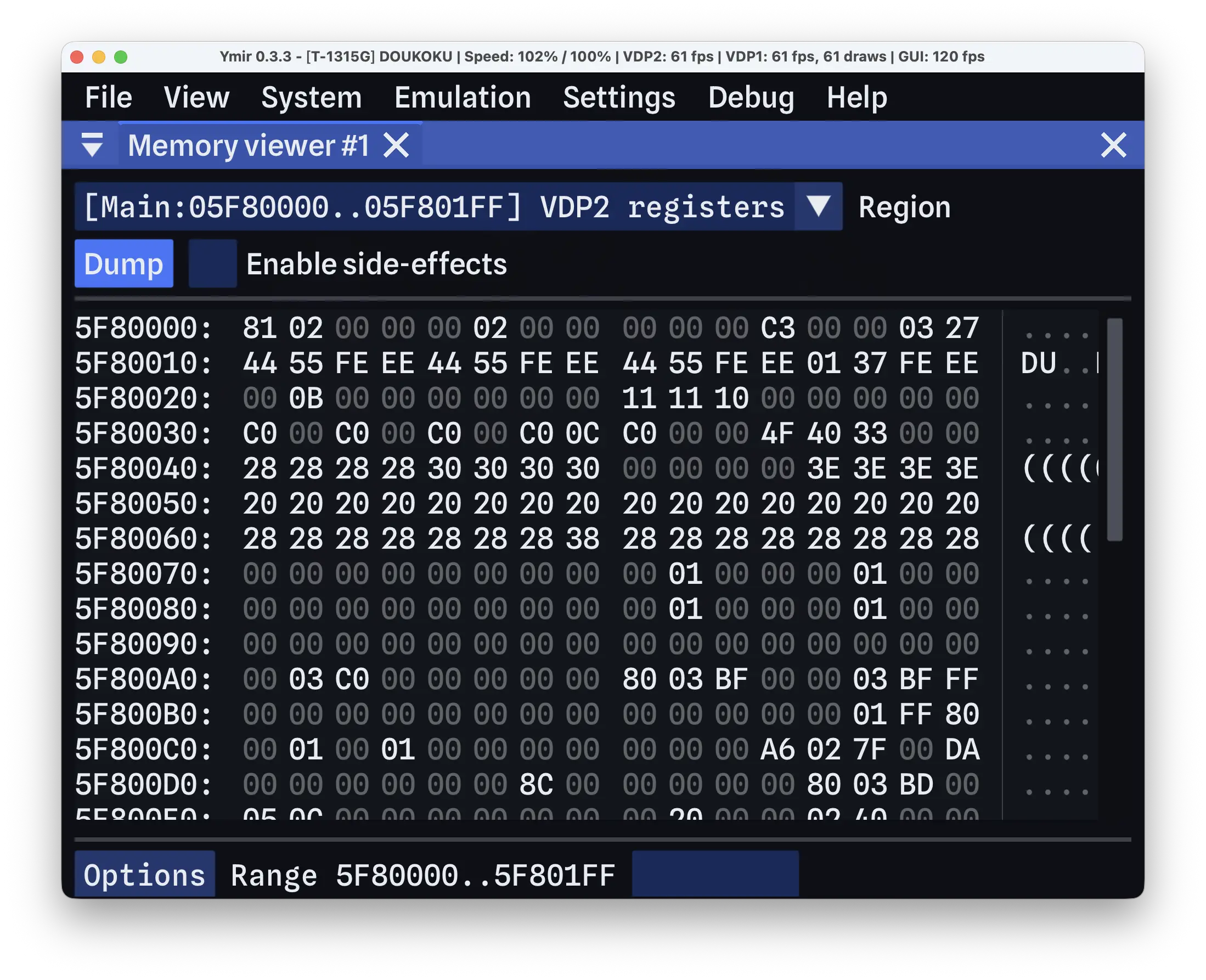

找到VDP2 registers。

点击左侧Dump按钮。

在Ymir安装目录下的dumps文件夹内找到刚刚 dump 下来的文件，改名为vdp2-registers.bin。

至此所有原始数据抓取完毕，将它们保存到同一个目录下。

提取配置数据

运行Yabause至相同页面，点击View - Layer，逐个勾选Vdp1、NBGx等按钮进行观察。在这一步你可以确认每个图层显示的内容，比如最大的那张背景图会显示在NBG0。

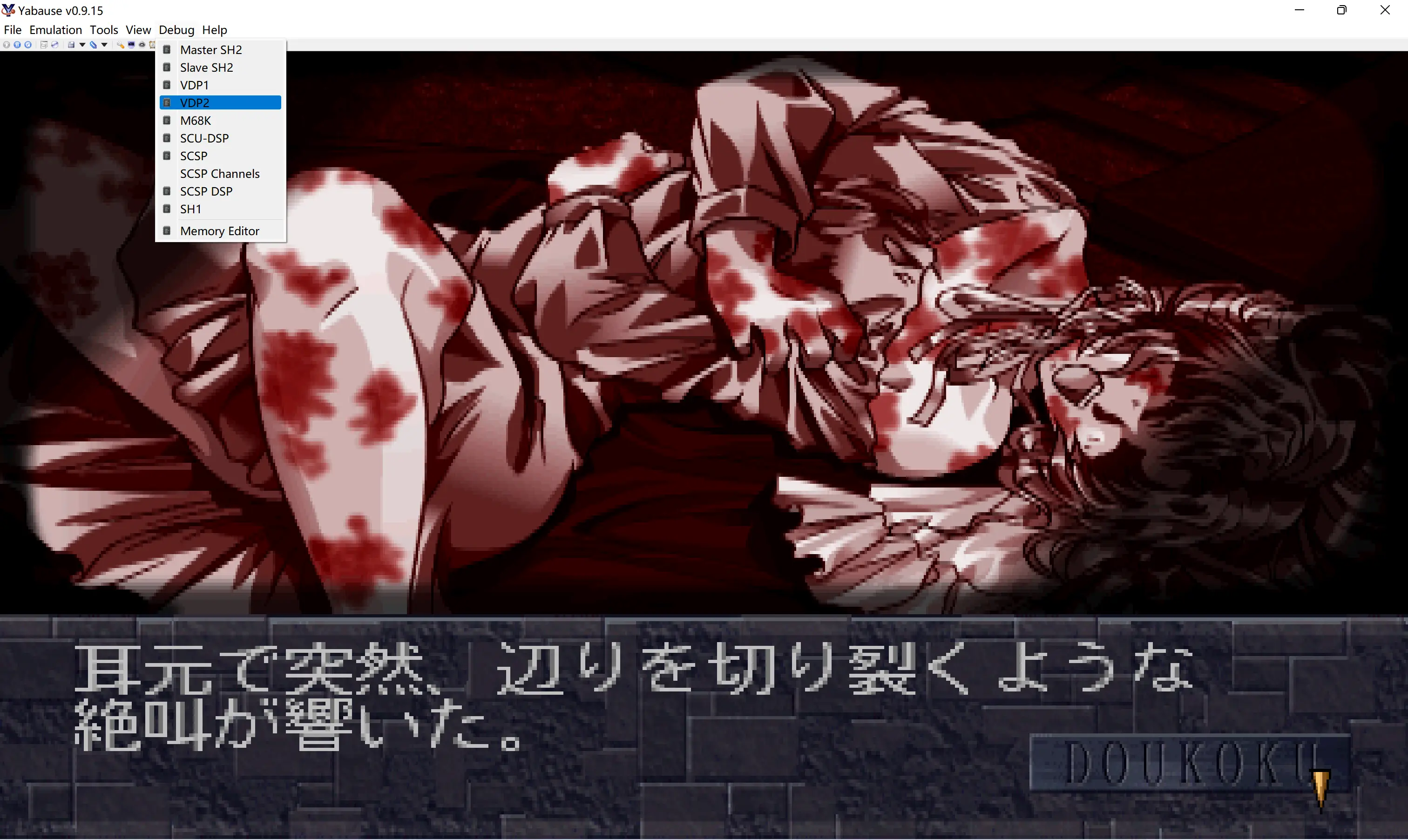

接下来提取VDP1和VDP2的配置数据。依次点击Debug - VDP1 和 VDP2。

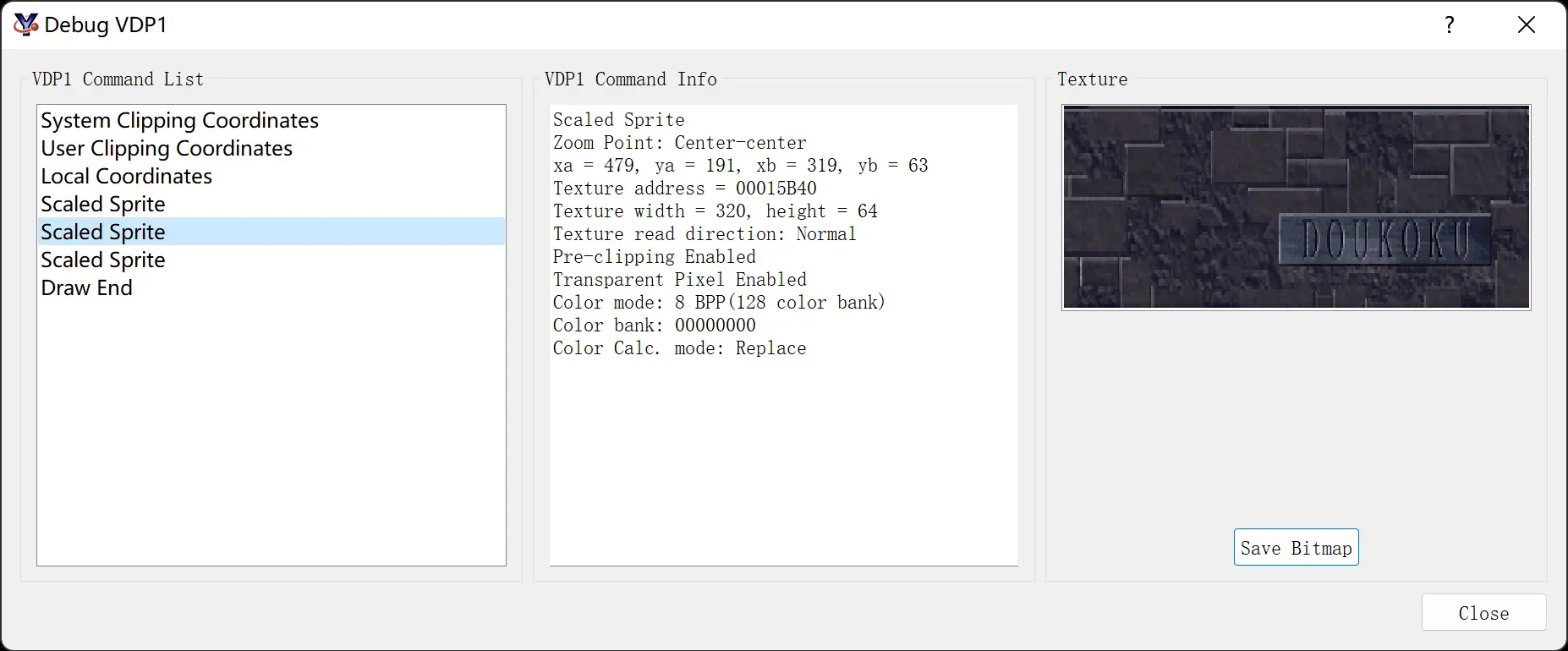

在VDP1的Debug页面，你可以看到三个Scaled Sprite，这三个精灵图组合成了游戏中文字的背景图和光标。记下每个精灵图的Command Info。

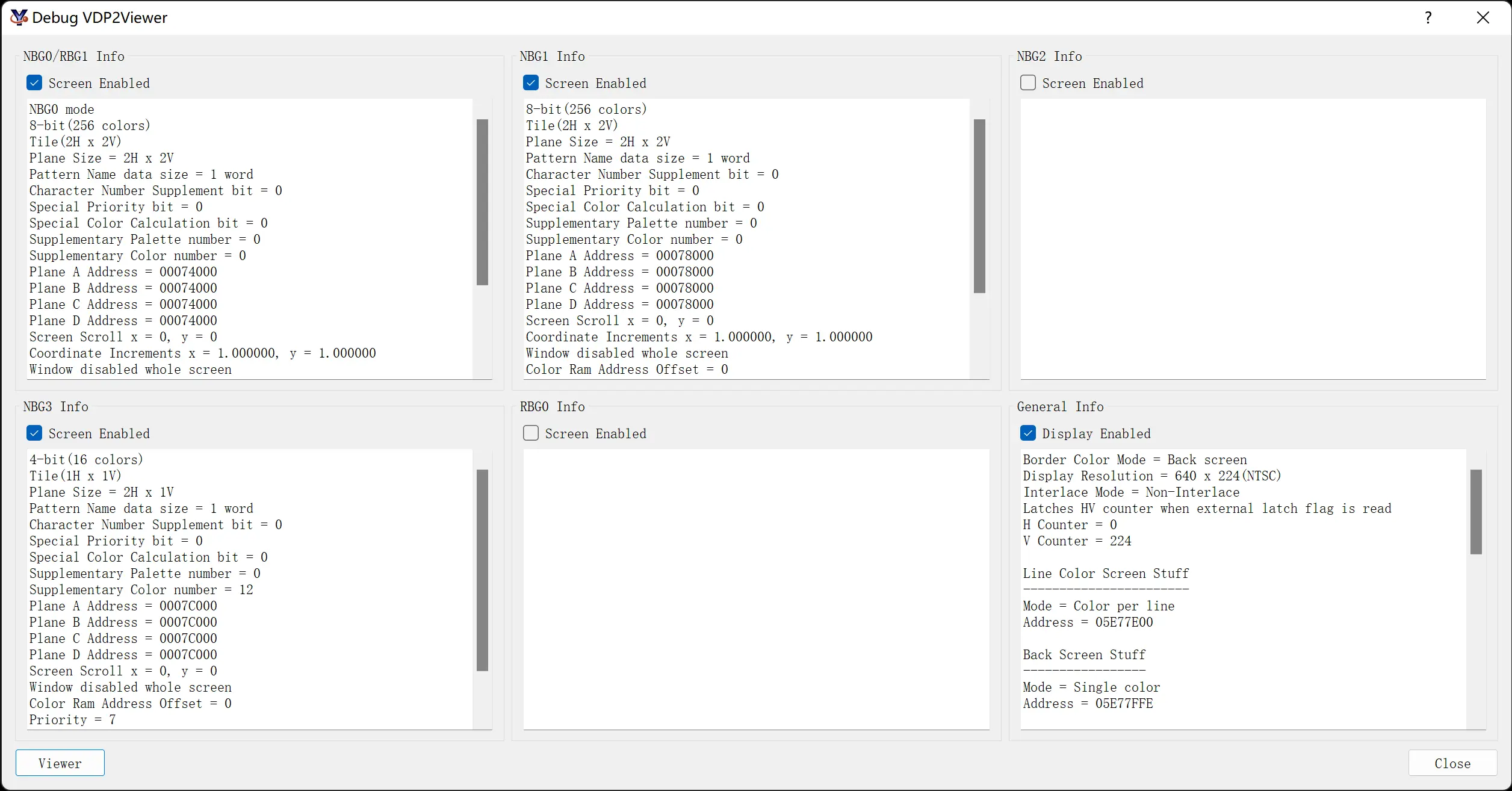

在VDP2的Debug页面，你看到的是背景图图层的配置数据，由前面观察可知，NBG0是背景大图图层，NBG3是字幕图层，记下每个图层的配置。

稍作整理

目前我们得到了：

  • vdp1-vram.bin（对话框背景、对话光标）
  • vdp2-cram.bin（血腥的背景CG、文字图块）
  • vdp2-vram.bin（调色板 Palette）
  • vdp2-registers.bin（解码关键指令）

解码 VDP1

VDP1中有三个缩放精灵：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

Scaled Sprite
Zoom Point: Center-center
xa = 159, ya = 191, xb = 319, yb = 63
Texture address = 00010B40
Texture width = 320, height = 64
Texture read direction: Normal
Pre-clipping Enabled
Transparent Pixel Enabled
Color mode: 8 BPP(128 color bank)
Color bank: 00000000
Color Calc. mode: Replace
  • 左半边对话框底图：
    • 数据位置：vdp1-vram.bin 的偏移量 0x10B40
    • 格式：8 BPP (256色)
    • 尺寸：宽 320，高 64
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

Scaled Sprite
Zoom Point: Center-center
xa = 479, ya = 191, xb = 319, yb = 63
Texture address = 00015B40
Texture width = 320, height = 64
Texture read direction: Normal
Pre-clipping Enabled
Transparent Pixel Enabled
Color mode: 8 BPP(128 color bank)
Color bank: 00000000
Color Calc. mode: Replace
  • 右半边对话框底图：
    • 数据位置：vdp1-vram.bin 的偏移量 0x15B40
    • 格式：8 BPP (256色)
    • 尺寸：宽 320，高 64
    • 验证计算： 左半张图大小 = 320 * 64 * 1 byte (8BPP) = 20,480 字节 = 十六进制的 0x5000。而 0x10B40 + 0x5000 = 0x15B40。完美吻合！
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

Scaled Sprite
Zoom Point: Center-center
xa = 600, ya = 211, xb = 31, yb = 15
Texture address = 00010000
Texture width = 32, height = 16
Texture read direction: Normal
Pre-clipping Enabled
Transparent Pixel Enabled
Color mode: 4 BPP(16 color bank)
Color bank: 00000400
Color Calc. mode: Replace
  • 跳动的光标 (倒三角)：
    • 数据位置：vdp1-vram.bin 的偏移量 0x10000
    • 格式：4 BPP (16色)
    • 尺寸：宽 32，高 16

这三个缩放精灵会交由 VDP1 在硬件内部渲染为四边形。由于其中直接显示了纹理的宽和高，我们大胆猜测这三个纹理各自是一张连续的矩形位图（bitmap），像素数据按行连续存储（从左到右、从上到下）。只需写一个脚本，从vdp1-vram.bin的偏移0x10B40处，提取8 BPP的320 x 64字节数据即可还原，当然别忘了去vdp2-vram.bin查找调色板。其左右半边对话框底图，如下：

未完待续。
